 Laser-Bandschweißmaschinen - LXH-Serie

Laser-Bandschweißmaschinen

Effizient verschweißt – unterbrechungsfrei produziert
Templet bietet verschiedene Systeme zum Verschweißen von Metallbändern, die überall dort zum Einsatz kommen, wo Bandmaterial in Coilform verarbeitet wird und eine kontinuierliche Produktion erforderlich ist.
MEHR ERFAHREN

Beschreibung


Um eine unterbrechungsfreie Endlosproduktion in einer Coilzuführanlage sicherzustellen, ist es erforderlich, das Bandende eines ablaufenden Coils mit dem Bandanfang eines neuen Coils zu verbinden. Dieser Prozess erfolgt durch das Verschweißen der beiden Bandenden.

Für diese Anwendung bietet Templet zwei grundlegende Systemlösungen an:
die halbautomatische LXH-Serie sowie die vollautomatische LXM-Serie.
Die beiden Anlagentypen unterscheiden sich im Wesentlichen durch ihre Handhabung und den Automatisierungsgrad.

BANDSCHWEISSMASCHINE

LXH-SERIE

  • Halbautomatische Laserbandschweißmaschine
  • in drei Größen verfügbar: LXH80.0 - LXH120.0 - LXH250.0
  • Je nach Ausführung sind Bandbreiten bis 250mm möglich
  • Integrierte, vollautomatische Schweißnahtglättung
  • Elektrisch angetriebene Räder zum Einsatz an mehreren Fertigungslinien
  • Einsatz in Stanzanlagen, Bandbeschichtungsanlagen, Verbundrohranlagen
  • Integrierter Laser: 300 - 1500W
    • Laser-Bandschweißmaschine

    BANDSCHWEISSMASCHINE

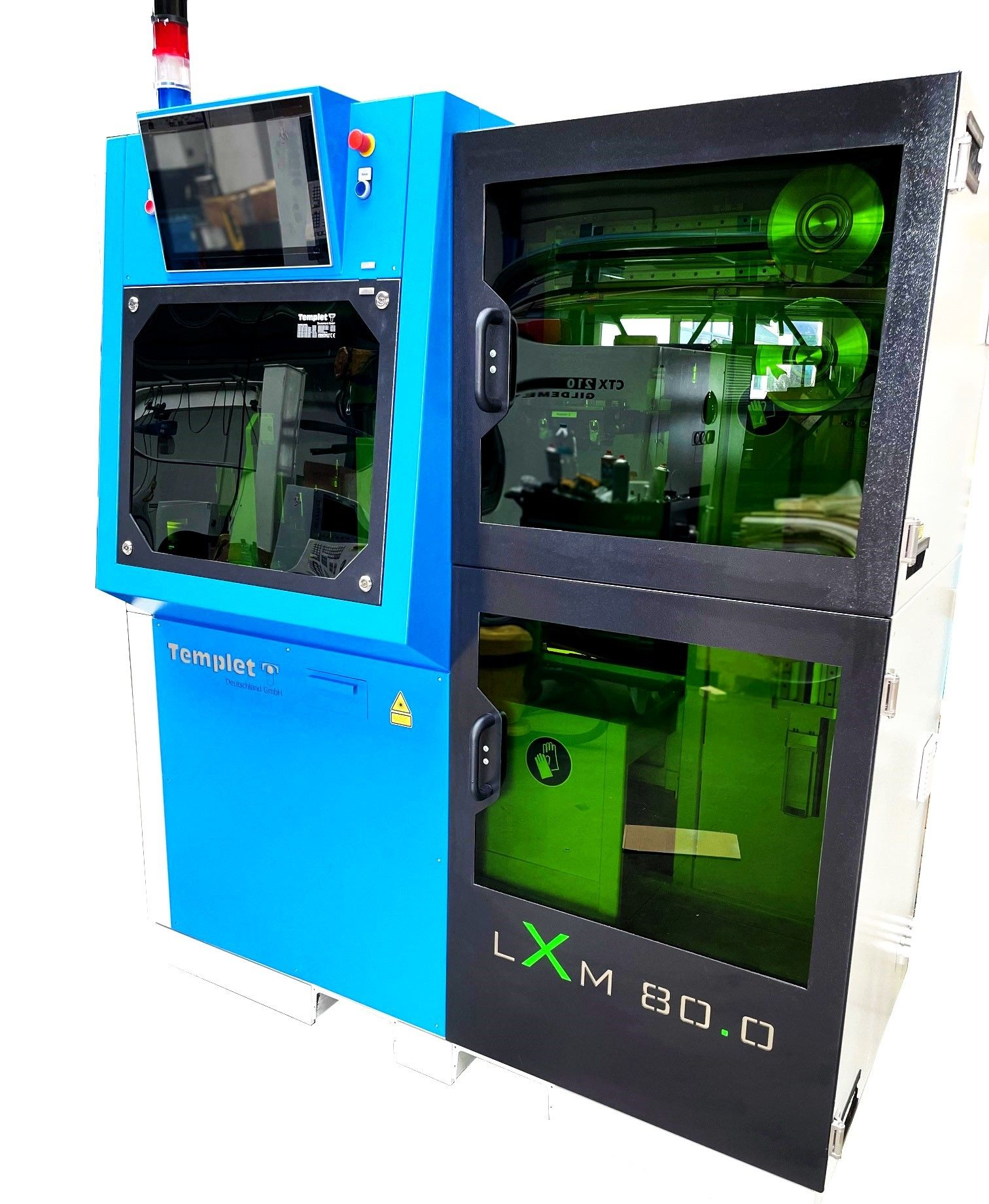

    LXM-SERIE

    • Vollautomatische Laserbandschweißmaschine
    • in zwei Größen verfügbar: LXM80.0 - LXM120.0
    • Je nach Ausführung sind Bandbreiten bis 120mm möglich
    • Integrierte, vollautomatische Schweißnahtglättung
    • Hoher automatisierungsgrad
    • Einsatz in Stanzanlagen, Bandbeschichtungsanlagen, Verbundrohranlagen
    • Integrierter Laser: 300 - 1500W
        • Laser-Bandschweißmaschine

        Weitere Informationen:


        LXH-Serie:
        Bei der halbautomatischen LXH-Serie übernimmt der Maschinenbediener das manuelle Einlegen der Bandenden. Dabei wird zunächst das Ende des laufenden Bandes in eine Klemmvorrichtung eingespannt. Anschließend wird der Anfang des neuen Bandes ebenfalls in einer separaten Klemmung positioniert. Nach diesem manuellen Arbeitsschritt erfolgen der Schweißvorgang sowie die anschließende Glättung der Schweißnaht automatisch durch die Anlage.

        LXM-Serie:
        Die vollautomatische LXM-Serie bietet hingegen einen deutlich höheren Automatisierungsgrad. Hier muss der Bediener lediglich den Anfang des neuen Bandes in einen dafür vorgesehenen Klemmroboter einlegen. Der gesamte weitere Ablauf – von der Positionierung über das Verschweißen bis hin zur Schweißnahtbearbeitung – erfolgt vollautomatisch. Während des Schweißprozesses ist keine Anwesenheit des Bedieners erforderlich, was den Bedienkomfort erhöht und die Prozesssicherheit weiter verbessert.
